일본 도쿄의 장마철 태풍 쓰나미 대비 거대 지하 빗물제어 시설 G-Cans Project 방수로



한반도 대한민국과 일본은 사계절이 뚜렷한 기후 조건을 가진 나라 답게 여름철 장마 시즌만 되면 태풍으로 인한

침수와 홍수 및 크고 작은 피해가 늘 언론에 오르내리며 매년 이것저것 골치 아프게 골머리를 쓸때없이 앓게 된다는

공통점을 가진 나라이다.



매년 한해도 빠지지 않고 반복 되는 대한민국의 여름철 장마와 침수 폭우 호우 홍수 피해 상황 이 상황은 물론

일본도 마찬가지 이긴 한데. 하지만 그래도 일본은 반도처럼 매년 반복 되는 이 상황을 절대 가만히 앉아서 당하

지는 않는 나라 라는것을 여러분은 다들 알고 계시는가? 또한 얘들은 알면 알수록 진짜 감탄이 나올 정도로 준비성

이 치밀하고 꼼꼼한 애들이라는것도 여러분은 다들 알고 계시는가?



그래서 오늘은 필자가 이런 일본인들의 근성과 끈기 치밀함과 꼼꼼함이 낳은 일본의 여름철 장마 대비

홍수 침수 피해 대비 시스템 일본 도쿄(Tokyo, 東京) 외곽 치바현(Chiba 千葉県 (ちばけん)) 과

사이타마 현(埼玉県 (さいたまけん)) 의 초 거대 지하 빗물제어 시설 G-Cans Project 배수로(방수로) 를

여러분에게 소개해 보고자 한다.



일본 G-Cans Project 방수로가 위치 하고 있는곳의 실제 주변 지역 모습

이 사진짤에서 중앙 오른쪽에 빨간선이 일본 수도권 외곽에 있는 G-Cans Project 방수로의

모습이라고 한다.



방수로의 작동 원리 라고 한다.

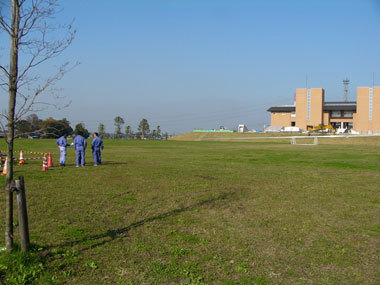

일본 G-Cans Project 방수로가 있는 곳의 지상 모습

얼핏 봤을땐 평범한 잔디밭이지만 이 밑에는 엄청난 지하시설이

잠들어 있다.

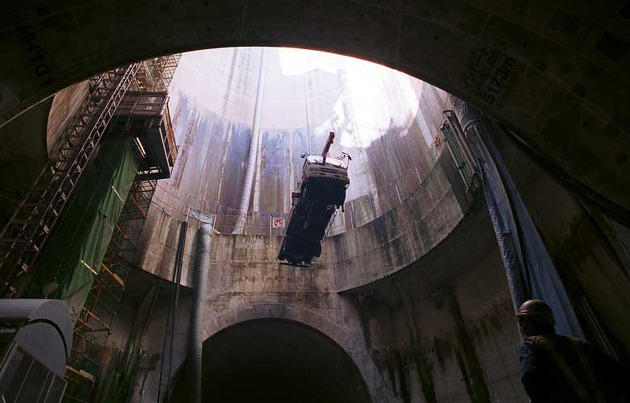

G-Cans Project 방수로의 제4 수직갱

이 G-Cans Project 방수로에는 총 5개의 배수관이 있는데

각 관의 진입부에는 직경 32m에 길이 75m의 수직 갱도가 사진짤 처럼

이렇게 있다고 한다. 참고로 이 크기는 우주 왕복선이 충분히 들어가고도 남을 크기라고

한다 ㄷㄷㄷ 수직갱을 통해 조압 수조로 물이 들어 차면 바로 물을 배수하기 위해 가스 터빈이

작동한다고 한다.

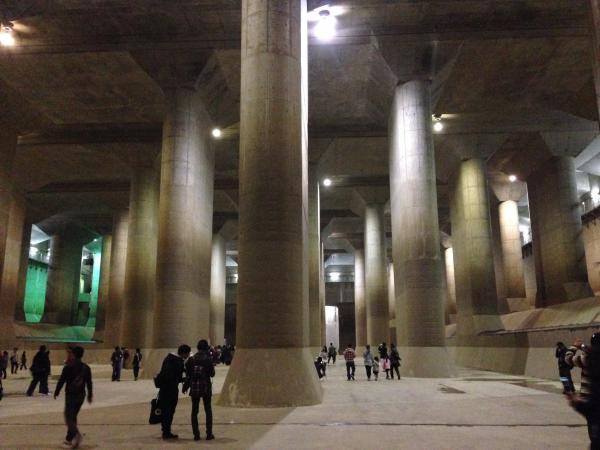

마치 미래 지하 도시처럼 여러 종류의 기둥이 늘어서 있는 이곳은 일본 G-Cans Project 방수로의

조압 수조라고 한다. 길이 177m, 폭 78m, 높이 18m에 달하는 이 조압 수조는 웬만한 일반 수영장 900개

분량에 해당하는 18만톤의 물을 저장할 수 있다고 한다. 기둥의 수는 59개



참고로 이 방수로 전체의 저수량은 무려 67만톤 ㅎㄷㄷ 이 조압 수조의 당당한 기둥들의 모습은 자주

그리스 아테네의 파르테논 신전에 비유되고 있다고 한다. 필자도 처음에는 왜 이걸 보고 다들

아테네 파르테논 신전 타령만 하는거지 했었는데 꼼꼼하게 이것저것 이 방수로를 잘 뜯어보니 확실히

처음 봤을때 다들 파르테논 신전을 머리속에서 가장 먼저 연상 시키겠금 파르테논 신전이랑 정말 비슷하게

만들어져 있는것 같다는 생각이 들었다



아까까지 여러분이 보셨던 이 방수로 조압 수조에 물이 가득차 있는 모습이다

마치 엄청나게 거대한 수영장을 보는것 같은 느낌이다



G-Cans Project 방수로의 제4 공구 터널이라고 한다



방수로의 가스터빈

뭔가 되게 사이버틱한 느낌이 물씬 풍긴다



조압 수조에서 제1 입항을 바라본 모양



조압 수조중 일부

쉽게 말해서 이곳은 입항으로 물이 쏟아져 들어오는

통로라고 보시면 될것이다



G-Cans Project 방수로의 제1 수직갱



일본 도쿄와 인근 도시에 홍수가 발생할 경우 바로 에도천으로 물을 빼낼 수 있는

일본 도쿄의 숨겨진 거대 지하 파르테논 신전 G-Cans Project 방수로의 위엄

다들 보시면 아시겠지만 실로 어마어마한 규모의 방수로이다. 배수량이 엄청 나다고 한다.



G-Cans Project 방수로의 펌핑 페러

여기서 펌핑 페러란 물을 순환시키는 프로펠러를 말한다



아까까지 제1 수직갱을 봤으니까

이제는 이 방수로 제2 수직갱의 모습을 볼 차례이다



내부 모습들

밤에 혼자 있으면 당장이라도 뭔가가 튀어나올것 같은 느낌이 들만큼

으스스 한것 같다



이곳은 G-Cans Project 방수로의 제3 수직갱



제4 공구 터널

사진짤을 잘보면 사람이 한명 있는것이 보인다



제5 수직갱(실드 머신)

역시 이곳에도 사람이 한명 서 있는중



방수로의 공구 터널

얼핏 보면 방수로가 아니라 차들 다니라고 터널을 뚫어놓은것 같은 퀄리티이다

진짜 거대하긴 거대한듯 혹시 안에 끝까지 들어갔다가 나오는데만 하더라도 몇시간

걸리는거 아닐까?



1_哔哩哔哩_bilibili



2_哔哩哔哩_bilibili



3_哔哩哔哩_bilibili



4_哔哩哔哩_bilibili



5_哔哩哔哩_bilibili



6_哔哩哔哩_bilibili



7_哔哩哔哩_bilibili



8_哔哩哔哩_bilibili

일본 도쿄 외곽 치바현과 사이타마 현의 자연 재해 대비 수많은 일본인들의 피와 땀과 눈물이 들어간

G-Cans Project 방수로 관련 이런저런 중요한 동영상들을 필자가 한번 닥치는대로 모아봤으니

일본어 되시는 분들은 시간 있으실때 한번씩 꼭 보고 가시기 바란다. 이 방수로의 작동 원리와 그 지릴것 같은

위엄을 잘 담고 있어서 제법 볼만 하다.





그밖에 이모저모 총 정리



1. 여러분이 지금까지 보신 이 도쿄의 방수로(배수로) 는 간단하게 말해서 일명 도쿄의 지하 신전이라고 불리는

방수로 이다. 25미터 수영장 25,000개 분량의 물을 한꺼번에 보관하며 수압을 낮춰 배출할 수 있는 세계 최대 규모

의 시설을 자랑하는 곳이라고 한다. 폭이 2미터 길이가 7미터인 거대한 기둥 59개가 이 방수로를 지탱

하고 있으며 10년 전인 2006년 완공돼 도쿄 인근 홍수 피해를 10분의 1로 줄여줬으며 지하 혹은 지상 방수로

가 약 40개에 달한다고 한다. 이 방수로의 일년중 평균 가동일은 불과 일주일 쉽게 말해서 그 결정적인 순간

일주일을 위해 일본인들은 보이지 않는 데에서 일년 내내 준비와 투자를 멈추지 않고 있다 이 말이다.



2. 원래 도쿄가 에도(江戸) 였을 시절부터 습지였고 지리적 특성상 고인 물을 빼내기가 어려웠다고 한다.

그래서 에도 막부(도쿠가와 막부(徳川幕府)) 의 가장 큰 숙원 사업 중 하나가 운하를 연결하여 배수를 하는

것이었다고 한다. (농지에 물 공급하는 용도도 있었다.)



즉 이러한 지리적 위치적 특성을 봤을때 도쿄에 이런 시설이 있다는 것은 전혀 놀라운 일이 아니며

단지 여기서 한가지 진짜로 놀라운 것은 이 시설의 그 거대한 규모와 웅장함 그리고 오랜 일본의

산업화의 결과물이 종국에 와서는 이런식으로 어떤 신성함을 느끼게 하는 곳까지 탄생시켰다는 점이라는

것이다 이 점이 필자는 생각하면 생각할수록 정말로 놀랍다고 생각한다.



3. 직경 30m, 깊이 70m의 거대한 지하 운하와 59개의 돌기둥이 떠받치는 대형 압력조절 수조로

이뤄져 있어서 그 모습이 마치 지하 신전을 연상케 한다고 한다.

그리고 일본 국토 교통성(国土交通省) 간토 지방 조정국에 따르면 이 지하 방수로는 사이타마 현

가스카베 시(春日部市 かすかべし) 의 지하 50m에 위치하고 있으며 길이가 6.3㎞에 달하며 5곳을 통해

인근 하천의 물을 받아들여 수로에 흘린 뒤 압력 조절 수조에서 펌프로 빨아들여 다른 하천으로 방수

일본 수도권 침수를 예방하는 기능을 수행한다고 한다.



참고로 일본 사이타마 현 동부 지역은 큰 하천에 둘러싸인 저지대가 많아 홍수가 자주 발생하곤

했는데 이 방수로가 개통한 후로는 피해가 크게 감소했다고 한다.



4. 도쿄 근방에는 G-Cans Project 라고 불리는 세계에서 가장 큰 규모를 자랑하는 지하 빗물 제어 시설이

매설되어 있습니다. 장마 기간이나 태풍이 지나 갈때 발생할 수 있는 엄청난 양의 지표 유출수를 신속하게

주변의 강과 바다로 배수 할 수 있도록 거대한 물탱크와 수로를 도쿄시 인근 지역에 묻어 둔 것입니다.



이 지하 물 제어 시설은 다섯개의 수직 통로와 이들을 연결하는 10미터 직경의 지하 수로 그리고

지하 파르테논(Underground Parthenon) 이라고 불리는 수압 조절 탱크로 구성됩니다.

수직 통로는 우주 왕복선도 여유롭게 들어갈 정도로 크기(가로 30미터 세로 70미터) 가 크며 과도하게

흐르는 지표 유출수를 수집하는 역할을 합니다.



이 수직 통로를 통해 수집된 물은 총장 6.3km에 다다르는 긴 수로를 따라 최종적으로 수압 조절 탱크로

이동하게 됩니다. 이 수압 조절 탱크는 축구장보다 더 큰 가로 177미터 세로 78미터 높이 18미터 라는

엄청난 규모로 24만톤이나 되는 빗물을 저장할 수 있고 내부에 설치된 고성능 펌프를 통해서



초당 200톤의 빗물(25미터 수영장 규모와 유사) 을 주변의 강으로 배출 할 수 있다고 합니다. 이처럼

지하 빗물 제어 시설이 보유하고 있는 엄청난 빗물 저장 용량과 초당 배수 능력은 도쿄와 같은 대도시에서 특히

중요합니다. 왜냐하면 아스팔트나 시멘트로 뒤덮힌 도심지에서는 빗물이 땅으로 흡수되지 못하고 그대로 지표를

따라 흐르기 때문에 단 시간내에 많은 지표 유출수를 제어하지 못하면 교외 지역보다 수해로부터 더 큰 피해를

입을 수 있기 때문입니다. (Scientific American)



http://blogs.scientificamerican.com/plugged-in/2013/10/29/this-massive-underground-complex-protects-tokyo-from-floods/?WT.mc_id=SA_emailfriend



Scientific American 미국 성님이 말하는 일본 지하 빗물 제어 시설 G-Cans Project 의 모습

설명을 참 잘해놓은것 같다.



5. 한번 더 필자가 여러분들에게 이 방수로에 대해서 설명을 하자면 이 방수로는 지하 50 미터 깊이에 전장

6.3 킬로미터의 터널 거대 수조와 배수 목적 터빈 등이 설치 되어 있다고 한다. 일본 쓰나미 대비가 주목적인 시설

이 이곳이라고 한다.



길이는 6300m 나카천, 쿠라마츠천, 18호 수로 등에서 물을 모아 5개의 관과 지하 수로를 사용 최종적으로 물을

에도천으로 빼내기 위한 배수 시설 등으로 구성되어 있다고 하며 원래 2006년 완공 예정이었으나 이미

2002년 6월부터 실험적으로 물을 흘려 보내고 있다고 한다.



2006년 10월에 태풍 22호 티파가 일본에 왔을때 내렸던 폭우는 상당한 피해를 냈을 만한 강우량이었지만

(사이타마 현 스기도 173mm) 침수된 집은 하나도 없었다고 한다. 이 말이 뭔 말이냐 하면 일본인들

이 비싼 돈 들여서 만든 이 방수로가 침수 피해를 줄이는데 실전에서도 큰 도움을 준다는 것이 이렇게 확인이

확실하게 되었다 이 말이다.



6. (1) 또한 방수로 전체의 저수량은 약 67만톤(완성시) 으로, 지금까지 연인원 63만여명의 동원돼 약 140만톤의

흙을 파냈다고 합니다. 사이타마의 지하에 존재하는 "파르테논 신전" 11월 21일 이 거대한 방수로의 배수 시설에

서는 지하 문화 포럼이 열렸다고 합니다. 포럼의 무대가 된 곳은 배수 시설의 하이 라이트라고 할 수 있는 조압

수조 였습니다.



이것은 길이 177m, 폭 78m 높이 18m의 축구장 2개 만한 거대한 지하 수조입니다. 일반 수영장 크기 25미터의 풀장

약 900개 분량인 18만톤의 물을 저장할 수 있습니다. 큰 비가 왔을 때는 방수로를 따라 들어온 물이 이곳을 채우면

펌프에 의해 에도천으로 흘러 가게 됩니다.



(2) 우리나라도 매년 여름 태풍 철이면 늘 침수 때문에 뉴스에 기사가 오르내리죠 일본도 마찬가지입니다만 다만

일본은 우리처럼 매년 똑같은 일을 당하지는 않습니다. 그 대비를 철저히 하는 거죠 마치 영화에서나 봄직한 미래의

도시처럼 보이는 이곳 바로 일본이 만든 거대 배수로입니다. 총 길이 6,300m에 이르는 방수로입니다.



방수로란 물을 배출 시키는 관을 말합니다. 치바현과 사이타마현을 흐르는 나가천과 쿠라마즈천 그리고 18호 수로

에서 물을 모아 5개의 관을 이용해서 순식간에 물을 배출하는 역할을 하고 있습니다. 왜냐하면 매년 태풍에 의해

이 지역이 침수되어 재산 피해가 발생하자 이를 대비하기 위해 치바현의 주민들이 건의해서 사이타마 현과 합동으

로 제방 공사를 수주하였기 때문이죠. 실제로 2006년 태풍 22호 티파(Tapah) 가 이 지역을 강타했지만 이 방수로

덕분에 침수 피해는 거의 입지 않았다고 합니다. 즉 자연 재해에 완벽히 대응하는 인간의 기술력의 위대함을 보여

준 단적인 사례지요.



(3) 이 배수 시설을 장비한 치바 현은 이제 폭풍의 위력 앞에서도 당당히 버틸 수 있는 능력을 보유하게 되었습니

다. 그동안 침수로 인해 입은 재산 피해와 앞으로 입을 피해를 단순 비교해 보더라도 이 설비는 충분히 가치를 증명

하고도 남음이 있는 것이죠. 물론 재산을 떠나 소중한 생명을 지킬 수 있다는 가치가 더 높겠지만요. 우리나라도

매년 똑같은 장소에서 물난리를 겪고 재산피해와 인명피해를 당합니다만 이제 우리도 좀 더 강도 높은 대비책을

마련해야 하는 시점이 오지는 않았을까 하는 생각입니다



(4) 과연 이 정도의 큰 시설을 지하에 건설한다는 게 가능한 일일까요? 현대 건설 관계자에게 사진을 보여주고

이게 가능한 일인지 물어 봤습니다. 그는 지하에 저런 공간을 만드는 것 자체는 어려울 게 없는 것이라고 합니다.

그러나 저토록 거대한 수조에 물을 채운 물을 새 나가지 않게 하고 또 그 수압을 견딜 수 있게 하는 것은 대단한

기술이라고 말했습니다.



이곳저곳에서 흔히 볼수 있는 반도 대한민국에도 알려져 있는 일본 G-Cans Project 방수로에 대한 글들

필자가 한번 모아보았다.



7. 이 방수로의 총 사업비는 2천 400억엔 이라고도 하고 1조 4000 억원이라고도 하고 현재 2가지

의견이 대립중인것으로 보여진다 확실하게 알려지지 않은건가?



8. http://society.kisti.re.kr/downfile/volume/kwra/SJOHBA/2011/v44n4/SJOHBA_2011_v44n4_80.pdf



전북대학교 공과 대학 토목 공학과 김명수라는 학생이 이곳을 직접 둘러보고 작성한 견문기 이다.

토목 공학과 학생이라 그런지는 몰라도 전문적으로 이 방수로를 소개하고 있으니 관심 있으신 분들은 한번

다들 꼭 참고들 하고 가시기 바란다.



9. 필자가 봤을때는 이 방수로 일본 열도가 물에 잠기면 들어가려고 만드는 방주가 아닌가 싶다. 그리고

소 잃고 외양간 고치는 일 없도록 여름철 대비를 항상 철저하게 이렇게 일본인들은 하고 있다니 정말 대단한 사람

들이라고 생각한다. 반도 대한민국도 이번 2014년 남부 지방에 있었던 엄청난 홍수 피해를 보니깐 이런 시설이 하나 필요

하지 않을까 싶다. 대한민국도 일본 처럼 비 많이 오거나 할때 도심에 물난리 안나게 이런식으로 물 모아서 내려보내는

시설겸 빗물 제어 시스템 대단한 건축물 하나 꼭 만들어 봤으면 좋겠다.



도로, 상가, 자동차, 주택 등 모든 것이 물에 잠겨서 매년 입는 피해액을 생각하면 이런거 하나 만드는데 드는 예산

문제도 상관없지 않을까 싶다. 어차피 이런 건축물은 장기적인 관점에서 보고 처음 부터 제작해야 하니까 말이다.



10. 조금더 이 방수로에 대한 필자의 생각을 덧붙이자면 이곳 잘 유지해서 나중에 핵전쟁 대피소로 쓰면 정말

괜찮을것 같다. 그리고 괴수 영화 라던지 공상 과학 영화 SF 영화 촬영 장소로도 잘 이용할수 있지 않을까 싶다.

영화 찍으면 정말 멋있을것 같다. 땅 아래에 이렇게 지하 세계를 만들었다니 밤에 저곳에서 혼자 있으면 엄청 무서울것

같다.



11. 일본의 이 거대 지하 파르테논 신전 방수로를 보고 반도의 일본 애니메이션

오타쿠(otaku, 御宅 오덕후, 덕후, 씹덕후) 들은 어드벤처 게임 리라이트(rewrite) 나

강철의 연금술사 리라이트(鋼の錬金術師 (はがねのれんきんじゅつし) rewrite) 에 나오는

거랑 완전 똑같네 이런 말을 많이 했었다 거기다 식령제로(喰霊-零-) 1화에 나왔던 장소가 이곳

이라는 말도 많이들 했었으나 안타깝게도 셋다 필자가 아직 보지 못한 작품들이라 도무지

뭔소리인지 영문을 모를 따름
